PolyWorks Inspector

ALINEACIÓN

Obtenga la alineación correcta

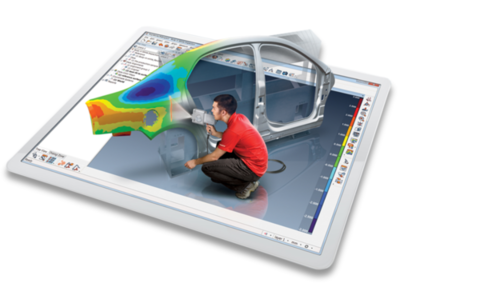

La inspección y el análisis de una pieza medida solo es posible si los datos escaneados están colocados y orientados correctamente en 3D. Normalmente, la pieza medida se alinea con su modelo CAD nominal para permitir la extracción y comparación de las dimensiones nominales y medidas. También se puede ensamblar virtualmente con piezas de acoplamiento a su alrededor para verificar problemas de interferencia o analizar desviaciones de alineación y espacio.

PolyWorks|Inspector ofrece una amplia gama de técnicas de alineación de piezas que permiten a los usuarios crear alineaciones utilizando:

• Superficies o secciones transversales (mejor ajuste medido contra nominal, restringido en rotación/traslación y dentro de la zona de tolerancia)
• Funciones (3-2-1, pares de puntos centrales y marcos de referencia de datos GD&T)
• Puntos y líneas de referencia (RPS, puntos de superficie y líneas de seis puntos)
• Indicadores virtuales (calibrador, espacio y nivel y perfil aerodinámico)

MEDICIÓN

Extraiga todas las dimensiones necesarias

La extracción de dimensiones de las piezas medidas y el cálculo de las desviaciones de sus correspondientes dimensiones nominales es el núcleo de PolyWorks | Inspector. Gracias a la notable flexibilidad de PolyWorks, las dimensiones se pueden extraer de nubes de puntos medidas, de modelos poligonales construidos a partir de nubes de puntos o de puntos probados. Las dimensiones nominales también se pueden extraer de un modelo CAD o una pieza medida de referencia.

PolyWorks|Inspector proporciona la caja de herramientas completa que necesita para extraer y analizar:

• Desviaciones de la superficie, los límites y la sección transversal medida del estándar nominal
• Características y controles de GD&T Dimensiones (ASME Y14.5-2009 e ISO 1101, así como certificación PTB de 64 bits/32 bits)
• Dimensiones avanzadas, como nivelación y espacio, perfil de radio, dimensiones de la superficie aerodinámica (extremo de entrada, extremo de salida y global), espacio libre de montaje, grosor y más

PolyWorks|Inspector también proporciona orientación en tiempo real para construir e inspeccionar con precisión piezas y estructuras utilizando dispositivos de medición de un solo punto.

REPORTE

Generar informes actualizables

PolyWorks|Inspector proporciona una excelente tecnología de comunicación actualizable que garantiza informes precisos y acelera enormemente la inspección de varias piezas.

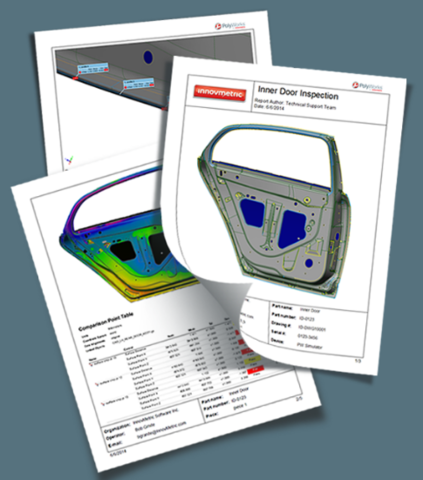

Los elementos del informe, como capturas de pantalla de escenas 3D y tablas de resultados, se actualizan automáticamente cuando cambia un proyecto. Puede modificar los parámetros de un proyecto o reemplazar los puntos de datos medidos de la pieza actual considerando los puntos de datos de una pieza nueva, con la certeza de que todo el informe de inspección se actualizará automáticamente.
